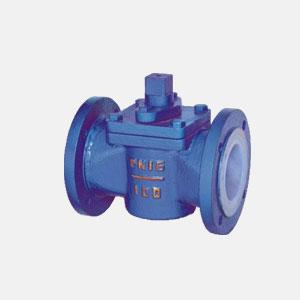

衬氟旋塞阀X43F46
图片展示

产品描述
产品型号:X43F46
产品特点:
详细介绍

衬氟旋塞阀

一、技术标准

设计与制造

GB/T12240

结构长度

GB12221(中系列)、HG/T3704-2003 ASME B16.10

法兰尺寸

Gb/T9113.1、ANSI B16.5a

结构形式

直通、L型三通、T型三通

驱动方式

手动、气动、电动

公称压力

0.6、1.0、1.6、2.5MPa Class150

压力试验

GB/T13927-92 AP1598


二、主要零部件材料表

零件名称

精铸球墨铸铁

碳钢

不锈钢

QT

C

P

R

PL

RL

阀体、阀盖、阀瓣

QT400

WCB

CF8

CF8M

CF3

CF3M

内衬材料

FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯)

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9

1Cr18Ni9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9


三、(1)主要连接尺寸及重量

公称通径

主要尺寸

参考值

DN

mm

NPS

Inch

L

D

D1

D2

F

B

Z-d

D0

H

重量(kg)

PN1.0MPa

15

1/2

130

95

65

45

3

15

4-14

140

85

4

20

3/4

130

105

75

55

3

17

4-14

140

90

5

25

1

140

115

85

65

3

17

4-14

200

100

7

32

11/4

165

140

100

75

3

19

4-18

200

100

8

40

11/2

165

150

110

85

3

19

4-18

260

130

10.5

50

2

203

165

125

100

3

21

4-18

260

130

12

65

21/2

222

185

145

120

3

21

4-18

280

135

13

80

3

241

200

160

135

3

21

8-18

350

165

18

100

4

305

220

180

155

3

23

8-18

350

180

25

125

5

356

250

210

185

4

24

8-18

200

210

45

150

6

394

285

240

210

4

26

8-23

200

450

65

200

8

457

340

295

265

4

26

8-23

240

490

90

250

10

533

395

350

320

4

28

12-23

240

550

120

PN1.6MPa

15

1/2

130

95

65

45

3

15

4-14

140

85

4

20

3/4

130

105

75

55

3

17

4-14

140

90

5

25

1

140

115

85

65

3

17

4-14

200

100

7

32

11/4

165

140

100

75

3

19

4-18

200

100

8

40

11/2

165

150

110

85

3

19

4-18

260

130

10.5

50

2

203

165

125

100

3

21

4-18

260

130

12

65

21/2

222

185

145

120

3

21

4-18

280

135

13

80

3

241

200

160

135

3

22

8-18

350

165

18

100

4

305

220

180

155

3

23

8-18

350

180

25

125

5

356

250

210

185

4

24

8-18

200

210

48

150

6

394

285

240

210

4

26

8-23

200

450

65

200

8

457

340

295

265

4

26

12-23

240

490

90

250

10

533

405

355

320

4

28

12-26

240

550

120

机械标准(JB78)时为4孔,表中尺寸为GB/9113.1-2000标准、订货说明。

DN125以上尺寸为蜗轮手轮尺寸,DN125以下Do尺寸为手柄尺寸


(2)主要连接尺寸及重量

公称通径

主要尺寸

参考值

DN

mm

NPS

Inch

L

D

D1

D2

F

B

Z-d

D0

H

重量(kg)

PN2.5MPa

15

1/2

130

95

65

45

3

15

4-14

140

85

5

20

3/4

130

105

75

55

3

17

4-14

140

90

6

25

1

140

115

85

65

3

17

4-14

200

100

8

32

11/4

165

140

100

75

3

19

4-18

200

100

9

40

11/2

165

150

110

85

3

19

4-18

260

130

12

50

2

203

165

125

100

3

21

4-18

260

130

13.5

65

21/2

222

185

145

120

3

23

8-18

280

135

14

80

3

241

200

160

135

3

25

8-18

350

165

19

100

4

305

235

190

150

3

25

8-22

350

180

26

125

5

356

270

220

185

4

28

8-26

200

210

48

150

6

394

300

250

210

4

30

8-26

200

450

65

200

8

457

360

310

275

4

32

12-26

240

490

92

250

10

533

425

370

330

4

34

12-30

240

550

122

Class150

15

1/2

108

89

60.5

35

3

15

4-15

140

85

4

20

3/4

117

98

70

43

3

15

4-15

140

90

5

25

1

127

108

79.5

51

3

15

4-15

200

100

7

32

11/4

140

117

89

64

3

15

4-15

200

100

8

40

11/2

165

127

98.5

73

3

16

4-15

260

130

10.5

50

2

178

152

120.5

92

3

17

4-19

260

130

12

65

21/2

190

178

139.5

105

3

19

4-19

280

135

13

80

3

203

190

152.5

127

3

20

4-19

350

165

18

100

4

229

229

190.5

157

3

24

8-19

350

180

27

125

5

254

254

216

186

4

25

8-22

200

210

50

150

6

267

279

241.5

216

4

27

8-22

200

450

68

200

8

292

343

298.5

270

4

30

8-22

240

490

93

250

10

330

406

362

324

4

32

12-25

240

550

125

DN125以上Do尺寸为蜗轮手轮尺寸,DN125以下Do尺寸为手柄尺寸
